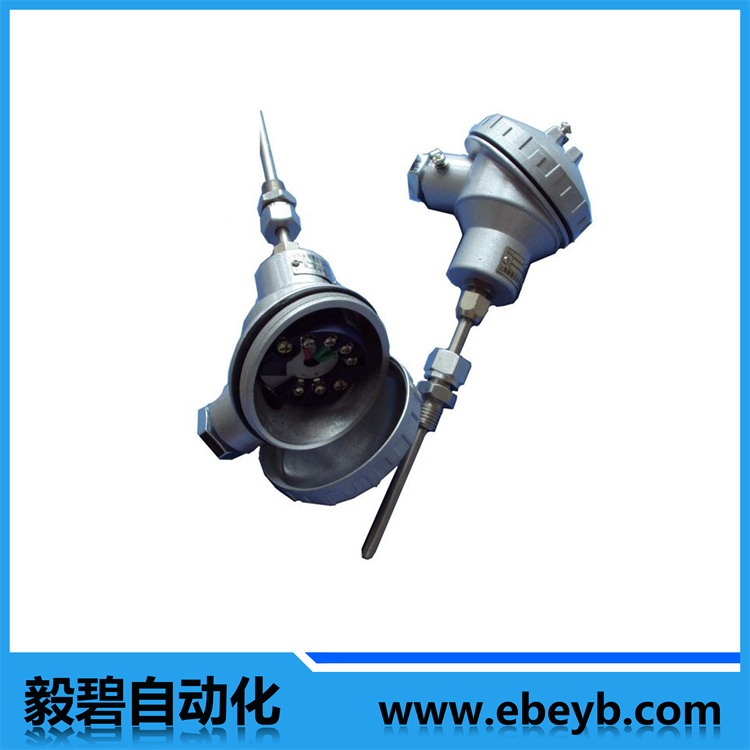

- 商品名稱：一體化熱電偶（帶溫度變送器）
- 添加時間：2020-02-22 18:49:24
聯系郵箱：[email protected]
一、應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4~20mA。直接測量各種生產過程中的-40℃～1600℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
二、特點
●二線制輸出4～20mA，抗干擾能力強；
●節省補償導線及安裝溫度變送器費用；
●測量范圍大；
●冷端溫度自動補償，非線性校正電路。
三、主要技術參數
1、產品執行標準
IEC584
IEC1515
IEC751
JB/T5518-91
JB/T7391-94
2、測溫范圍及允差
型號 | 分度號 | 允許誤差與偶材等級 | |||
I級 | II級 | ||||
允差值 | 測溫范圍℃ | 允差值 | 測溫范圍℃ | ||
WRNB | K | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
WRMB | N | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
WREB | E | ±1.5℃ | -40～+375 | ±1.5℃ | -40～+333 |
WRFB | J | ±1.5℃ | -40～+375 | ±1.5℃ | -40～+333 |
WRCB | T | ±1.5℃ | -40-～+125 | ±1℃ | -40～+333 |
WRPB | S | ±1℃ | 0～+1100 | ±2.5℃ | 0～600 |
注：t為感溫元件實測溫度******值
3、輸出信號：4～20mA，負載電阻250Ω，傳輸導線電阻100Ω。
4、輸出方法：二線制
5、精度等級：
●溫度變送器精度等級：0.1；0.2；0.5；
●顯示器精度：模擬指示2.5級；數字顯示1.0級。
6、供電電源：24V.DC±10%
7、防護等級：IP65
8、絕緣電阻：
儀表輸出接線端子與外殼之間的絕緣電阻應不小于50MΩ。
9、熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以τ0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響時間；
當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間。
10、基本誤差
儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。
四、型號命名方法
W 溫度儀表 | ||||||||
R 熱電偶 Z 熱電阻 | ||||||||
感溫元件材料 分度號 M鎳鉻硅-鎳硅 N N鎳鉻-鎳硅 K E鎳鉻-銅鎳 E F鐵-銅鎳 J C銅-銅鎳 T P鉑熱電阻 pt100 C銅熱電阻 Cu | ||||||||
B 溫度變送器 | ||||||||
安裝固定形式 1 無固定裝置 2 固定螺紋 3 活動法蘭 4 固定法蘭 5 活絡管接頭式 6 固定螺紋錐形保護管式 7 直行管接頭式 8 固定螺紋管接頭式 9 活動螺紋管接頭式 | ||||||||
接線盒形式 3 防水式 | ||||||||
保護管直徑 0 Φ16 1 Φ20（Φ12） 2 Φ20高鋁質管 3 Φ25高鋁質管 | ||||||||
工作端形式 G 變截面 | ||||||||
W | R | N | B | 2 | 3 | 0 | G | 典型型號示例 |
五、型號規格
1、無固定裝置熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-130 | N | 0-1000 | <90s | 1Cr18Ni9Ti | Φ16 | 150 200 250 300 350 400 450 500 750 1000 1250 |
WRMB-130G | <24s | |||||
WRNB-130 | K | <90s | ||||
WRNB-130G | <24s | |||||
WREB-130 | E | 0-700 | <90s | 1Cr18Ni9Ti | ||
WREB-130G | <24s | |||||
WRCB-130 | T | 0-350 | <90s | 1Cr18Ni9Ti | ||
WRCB-130G | <24s | |||||
WRFB-130 | J | 0-600 | <90s | 1Cr18Ni9Ti | ||
WRFB-130G | <24s | |||||
注：1)、防爆熱電偶I級按照協議訂貨；
2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
3)、保護管材質根據協議訂貨；
4)、變截面型式內配鎧裝元件；
5)、“L”根據協議訂貨。
2、固定螺紋式熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-230 | N | 0-1000 | <90s | 1Cr18Ni9Ti | Φ16 | 150 200 250 300 350 400 450 500 750 1000 |
WRMB-230G | <24s | |||||
WRNB-230 | K | <90s | ||||
WRNB-230G | <24s | |||||
WREB-230 | E | 0-700 | <90s | 1Cr18Ni9Ti | ||
WREB-230G | <24s | |||||
WRCB-230 | T | 0-350 | <90s | 1Cr18Ni9Ti | ||
WRCB-230G | <24s | |||||
WRFB-230 | J | 0-600 | <90s | 1Cr18Ni9Ti | ||
WRFB-230G | <24s | |||||
注：1)、防爆熱電偶I級按照協議訂貨；
2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
3)、保護管材質根據協議訂貨；
4)、變截面型式內配鎧裝元件；
5)、“L”根據協議訂貨。
3、活動法蘭熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-330 | N | 0-1000 | <90s | 1Cr18Ni9Ti | Φ16 | 150 200 250 300 350 400 450 500 750 1000 |
WRMB-330G | <24s | |||||
WRNB-330 | K | <90s | ||||
WRNB-330G | <24s | |||||
WREB-330 | E | 0-700 | <90s | 1Cr18Ni9Ti | ||
WREB-330G | <24s | |||||
WRCB-330 | T | 0-350 | <90s | 1Cr18Ni9Ti | ||
WRCB-330G | <24s | |||||
WRFB-330 | J | 0-600 | <90s | 1Cr18Ni9Ti | ||
WRFB-330G | <24s | |||||
注：1)、防爆熱電偶I級按照協議訂貨；
2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
3)、保護管材質根據協議訂貨；
4)、變截面型式內配鎧裝元件；
5)、“L”根據協議訂貨。
4、固定法蘭熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-430 | N | 0-1000 | <90s | 1Cr18Ni9Ti | Φ16 | 150 200 250 300 350 400 450 500 750 1000 |
WRMB-430G | <24s | |||||
WRNB-430 | K | <90s | ||||
WRNB-430G | <24s | |||||
WREB-430 | E | 0-700 | <90s | 1Cr18Ni9Ti | ||
WREB-430G | <24s | |||||
WRCB-430 | T | 0-350 | <90s | 1Cr18Ni9Ti | ||
WRCB-430G | <24s | |||||
WRFB-430 | J | 0-600 | <90s | 1Cr18Ni9Ti | ||
WRFB-430G | <24s | |||||
注：1)、防爆熱電偶I級按照協議訂貨；
2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
3)、保護管材質根據協議訂貨；
4)、變截面型式內配鎧裝元件；
5)、“L”根據協議訂貨。
5、固定螺紋錐形保護管熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-630 | N | 0-1000 | <90s | 1Cr18Ni9Ti | Φ16 | 200 400 500 750 1000 |
WRNB-630 | K | <90s | ||||
WREB-630 | E | 0-700 | <90s | |||
WRCB-630 | T | 0-350 | <90s | |||
WRFB-630 | J | 0-600 | <90s | |||
6、活絡管接頭式熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-53 | N | 0-1000 | M20*1.5 | 1Cr18Ni9Ti | Φ16 | 150 200 250 300 350 400 450 500 750 1000 |
WRMB-53A | NPT1/2 | |||||
WRNB-53 | K | M20*1.5 | ||||
WRNB-53A | NPT1/2 | |||||
WREB-53 | E | 0-700 | M20*1.5 | |||
WREB-53A | NPT1/2 | |||||
WRCB-53 | T | 0-350 | M20*1.5 | |||
WRCB-53A | NPT1/2 | |||||
WRFB-53 | J | 0-600 | M20*1.5 | |||
WRFB-53A | NPT1/2 | |||||
7、直形管接頭式熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-73 | N | 0-1000 | M20*1.5 | 1Cr18Ni9Ti | Φ16 | 150 200 250 300 350 400 450 500 750 1000 |
WRMB-73A | NPT1/2 | |||||
WRNB-73 | K | M20*1.5 | ||||
WRNB-73A | NPT1/2 | |||||
WREB-73 | E | 0-700 | M20*1.5 | |||
WREB-73A | NPT1/2 | |||||
WRCB-73 | T | 0-350 | M20*1.5 | |||
WRCB-73A | NPT1/2 | |||||
WRFB-73 | J | 0-600 | M20*1.5 | |||
WRFB-73A | NPT1/2 | |||||
8、固定螺紋管接頭式熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-83 | N | 0-1000 | M20*1.5 | 1Cr18Ni9Ti | Φ16 | 150 200 250 300 350 400 450 500 750 1000 |
WRMB-83A | NPT1/2 | |||||
WRNB-83 | K | M20*1.5 | ||||
WRNB-83A | NPT1/2 | |||||
WREB-83 | E | 0-700 | M20*1.5 | 1Cr18Ni9Ti | ||
WREB-83A | NPT1/2 | |||||
WRCB-83 | T | 0-350 | M20*1.5 | 1Cr18Ni9Ti | ||
WRCB-83A | NPT1/2 | |||||
WRFB-83 | J | 0-600 | M20*1.5 | 1Cr18Ni9Ti | ||
WRFB-83A | NPT1/2 | |||||
9、活動螺紋管接頭式熱電偶/阻
型號 | 分度號 | 測溫范圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WRMB-93 | N | 0-1000 | M20*1.5 | 1Cr18Ni9Ti | Φ16 | 150 200 250 300 350 400 450 500 750 1000 |
WRMB-93A | NPT1/2 | |||||
WRNB-93 | K | M20*1.5 | ||||
WRNB-93A | NPT1/2 | |||||
WREB-93 | E | 0-700 | M20*1.5 | 1Cr18Ni9Ti | ||
WREB-93A | NPT1/2 | |||||
WRCB-93 | T | 0-350 | M20*1.5 | 1Cr18Ni9Ti | ||
WRCB-93A | NPT1/2 | |||||
WRFB-93 | J | 0-600 | M20*1.5 | 1Cr18Ni9Ti | ||
WRFB-93A | NPT1/2 | |||||
注：1、如無特殊約定，L僅為參考尺寸，熱電偶/熱電阻的插深應按照熱安裝套管U尺寸計算；
2、元件為彈性鎧裝式元件，對于熱電阻元件Φ3只適用于單支元件。
