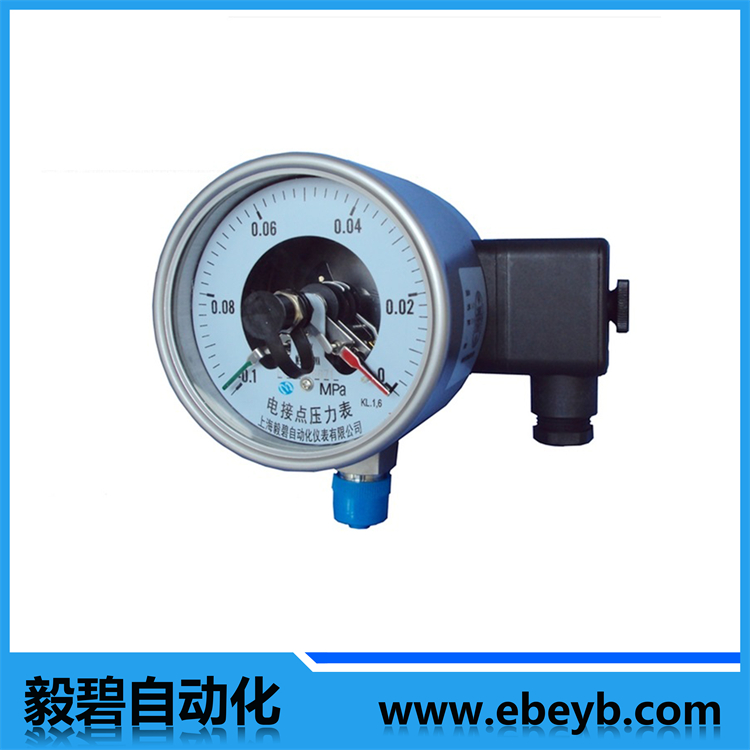

- 商品名稱：不銹鋼電接點壓力表
- 添加時間：2020-02-29 10:33:25
聯系郵箱：[email protected]
一、用途說明
電接點壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。通常，儀表經與相應的電氣器件（如繼電器及接觸器等）配套使用，即可對被測（控）壓力系統實現自動控制和發信（報警）的目的。
為能適應被測對象的各異和需求，本系列儀表在原有普通型和專用型的基礎上，又相繼研制了磁助型、抗振型、耐蝕型、耐用蝕抗振型以及帶有隔離裝置等多種型號的產品。
二、結構原理
儀表由測量系統、指示裝置、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。
儀表的工作原理是基于測量系統中的彈簧管在被測介質的壓力作用下，迫使彈簧管之末端產生相應的彈性變形——位移，借助拉桿經齒輪傳動并予放大，由固定于齒輪軸上的指示指針（連同觸頭）逐將被測值在度盤上指示出來，與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。
三、主要技術指標
名稱 | 型號 | 表盤直徑 | 精度等級 | 觸頭容量 | 測量范圍MPa | 連接螺紋 |
電接點 壓力表 | YX-60BF | φ60 | 2.5 | 10 | 0-0.1 0-0.16 0-0.25 0-0.4 0-0.6 0-1 0-1.6 0-2.5 0-4 0-6 0-10 0-16 0-25 0-40 0-60 -0.1-0 -0.1-0.06 -0.1-0.15 -0.1-0.3 -1-0.5 -0.1-2.4 量程可非標訂做 | M14×1.5 |
YX-100BF | φ100 | 1.6 | 10 | M20×1.5 | ||
YX-150BF | φ150 | 1.6 | 10 | M20×1.5 | ||
磁助式電接點壓力表 | YXC-100BF | φ100 | 1.6 | 30 | M20×1.5 | |
YXC-150BF | φ150 | 1.6 | 30 | M20×1.5 | ||
軸向帶前邊 電接點壓力表 | YX-100BFZT | φ100 | 1.6 | 10 | M20×1.5 | |
YX-150BFZT | φ150 | 1.6 | 10 | M20×1.5 | ||
軸向帶前邊磁助電接點壓力表 | YXC-100BFZT | φ100 | 1.6 | 30 | M20×1.5 | |
YXC-150BFZT | φ150 | 1.6 | 30 | M20×1.5 | ||
軸向帶前邊耐震電接點壓力表 | YNXC-100BFZT | φ100 | 1.6 | 30 | M20×1.5 | |
YNXC-150BFZT | φ150 | 1.6 | 30 | M20×1.5 | ||
耐震 電接點壓力表 | YNXC-100BF | φ100 | 1.6 | 30 | M20×1.5 | |
YNXC-150BF | φ150 | 1.6 | 30 | M20×1.5 | ||
氨用 電接點壓力表 | YAXC-100BF | φ100 | 1.6 | 30 | M20×1.5 | |
YAXC-150BF | φ150 | 1.6 | 30 | M20×1.5 |
注：螺紋可根據客戶要求訂做。
