一、產品介紹
音叉物位開關是物位開關的一種，主要利用音叉諧振原理來測量物位狀態，其******的叉體設計及其固有的振動特性，能保證音叉的自動清除功能并***大限度地防止掛料。
音叉式物位開關振幅可調，便于測量不同狀態和密度的物料，適用于各種料倉固體物料料位以及各種容器內液位的定點檢測報警或控制。主要廣泛應用于冶金、建材、化工、輕工、糧食等行業中物位的過程控制。
二、工作原理
音叉物位開關是一種新型物位控制開關，它主要是靠音叉，通過震動原理來測量物位高度。音叉式物位控制器的工作原理是通過安裝在音叉基座上的一對壓電晶體使音叉在一定共振頻率下振動。當音叉與被測介質相接觸時，音叉的頻率和振幅將改變，這些變化由智能電路來進行檢測，處理并將之轉換為一個開關信號。
三、產品特點
1、適應性強：被測液體不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響。
2、不需調校：由于音叉限位開關的檢測不受被測介質電參數及密度的影響,所以無論測量何種液體都不需現場調校。
3、免于維護：由于音叉限位開關的檢測過程由電子電路完成,無活動部件,所以一經安裝投運使用便不需要維護。
四、技術參數
1、供電電壓：DC 24V 或 AC 220V；
2、工作溫度：叉體 -40～150℃；
3、環境溫度：-20～70℃；
4、接液材質：304、316L等；
4、工作壓力：≤2MPa；
5、介質密度：≥ 0.7g/cm3；
6、輸出方式：繼電器輸出 （AC 220V/5A,DC 28V/10A）；
7、輸出延時：1～50秒可調；
8、功率消耗：0.5W；
9、高低位報警：現場可設置為HLFS（高位報警方式）或LLFS（低位報警方式）；
10、電氣接口：M20×1.5；
11、過程連接：1″NPT螺紋安裝（標準，可選BSPT），法蘭安裝（可選），卡箍安裝；
12、外殼防護：IP65；
13、防爆標志：Ex dⅡCT4。

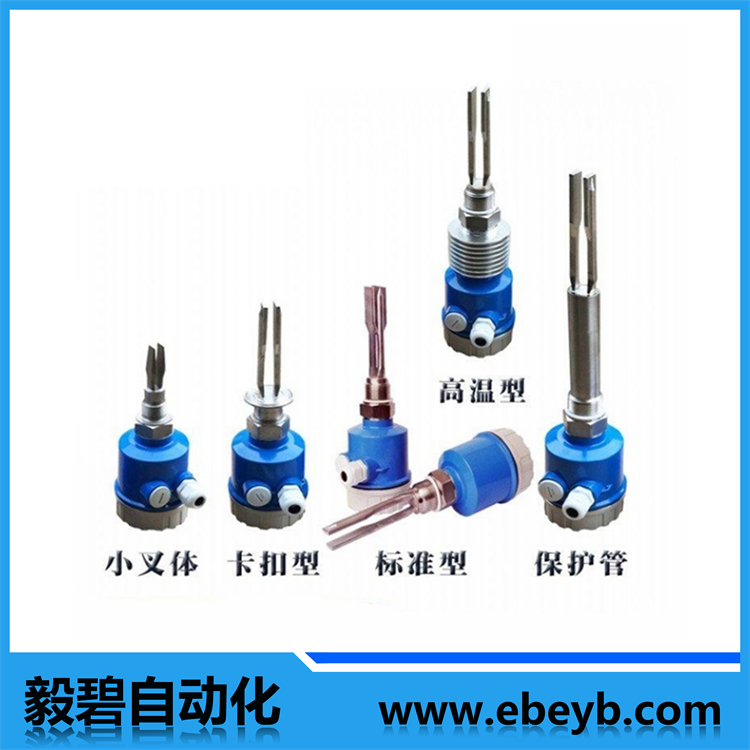

五、選型表
EB-YC- | 音叉物位/液位開關 | ||||
01 | 標準型 | ||||
02 | 小叉體 | ||||
03 | 加長型 | ||||
04 | 高溫型 | ||||
05 | 單棒型 | ||||
06 | 小巧型（赫斯曼接頭） | ||||
L | 螺紋安裝 | ||||
F | 法蘭安裝 | ||||
K | 卡箍安裝 | ||||
D | DC24V | ||||
A | AC220 | ||||
P | 普通型 | ||||
B | 防爆型 | ||||

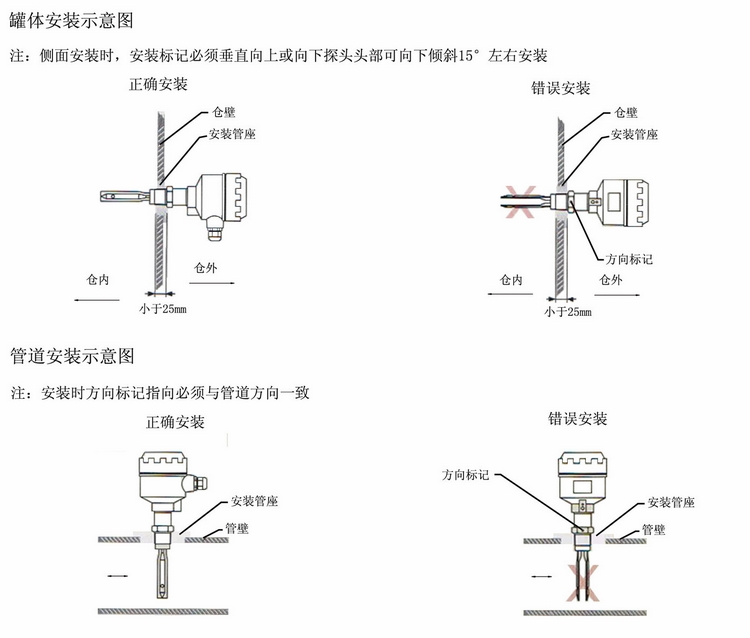

六、安裝示意圖
七、音叉物位/液位開關使用防護
（1）進料孔不能直接對準音叉，如果無法躲避時，為防止壓實的大塊物料落到音叉上，須在音叉上面大于20cm處設防護板，或加保護罩，以免損壞叉體。如果是風送物料時可設防風板。
（2）振動較強的場合，可用繩索吊裝叉頭（須***特殊定貨）。
（3）不可將儀表設置在陽光直射處，如陽光直射可設一塊隔熱板。
（4）外殼安裝要使電纜出線孔朝下，并加橡皮圈密封防止水滴滲入殼內。
音叉物（液）位開關使用：
（5）使用前先檢查儀表的工作和延時，無誤時方能投入運行。
（6）儀表要定期檢查，清除叉體上的沉積物。
（7）接地線要與容器壁或大地良好接觸，接地電阻＜2Ω。
（8）音叉限位開關通常采用側裝方式安裝與倉體側壁對料高度進行上下限位置檢測，當倉體不便側面開孔時可采用頂裝。
八、應用范圍
1、電廠：燃料倉、蓄水池、廢氣凈化罐、倉泵、灰?guī)臁?油箱等；
2、化工：蒸餾塔、原料和中間體料倉、反應罐、氨水 罐、有毒液體罐、固體料倉、分離器等；
3、石化：輸油管道、蒸餾塔、濃縮罐、液化氣罐、氨 水罐、汽鼓、煉油廠油庫等；
4、水和水處理：蓄水池、污水池、水處理罐、沉淀池、 消化塔、輸氣管道、深井、飲用水網絡等；
5、水泥：水泥倉、煤粉倉、爐渣存儲倉等；
6、冶金：輔料倉、氧化鋁粉倉、電解池緩沖罐等；
7、油田：原油或成品油儲罐、三相分離器、沉降罐、污水罐（池）、鉆探泥漿罐等；
8、造紙：儲料塔、干燥鼓等；
9、其他：食品、制藥、環保、塑料等行業。
